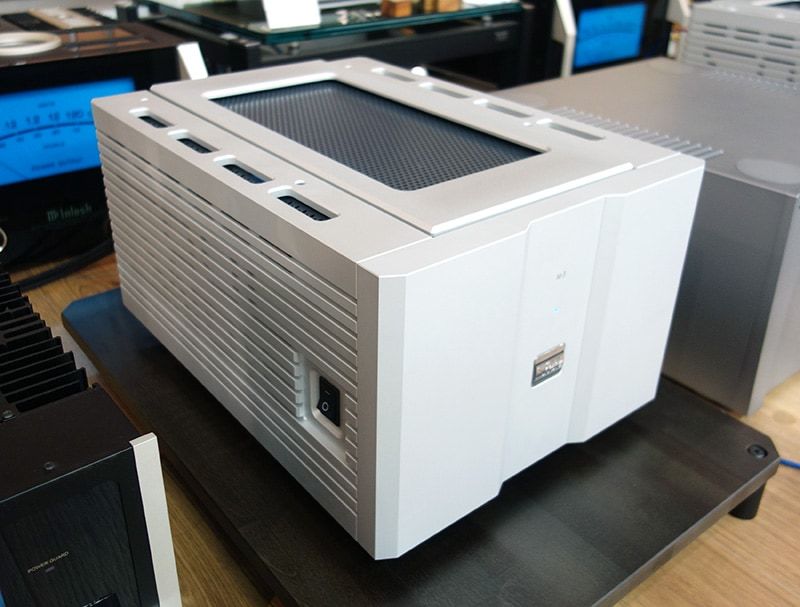

SOULNOTE M-3
完全無帰還シングルプッシュプルを実現するために産業用キャンタイプ出力トランジスタを新たに採用
世界のハイエンドスピーカーをエモーショナルに楽しく歌わせるモノブロックパワーアンプ
■キャンタイプトランジスタによる4段ダーリントン・シングルプッシュプル出力段
高品質クロックによる音質の改善に象徴される「微小時間領域の滲み」を排し、音楽をエモーショナルに奏でるためには、シングルエンド&シングルプッシュプルが不可欠と判断しました。しかし、一般にシングルプッシュプルはあまり大電流が取り出せないという問題があります。そこでM-3では、大電流が流せて、かつ比較的Cobが小さい産業用キャンタイプ出力トランジスタを新たに採用。また大容量キャンを軽々とドライブするために、ドライバー段にA-2の出力段トランジスタを採用し、トータル4段ダーリントン構成としました。
■バスバー兼用銅板ヒートシンク
メインヒートシンクには、従来の大出力アンプではあり得ない、軽量小型銅板製ヒートシンクを採用しました。このヒートシンクはキャンタイプトランジスタへの給電バスバーを兼ね、またキャンタイプトランジスタの端子はバスバーを貫通し、直下の基板に直接マウントされます。キャンタイプトランジスタの欠点でもあるワイヤー接続を排除し、インダクタンス成分に起因する不安定さを払拭すると同時に、絶縁シートがデバイスをダンプすることによる音質劣化をも排除しました。また、ヒートシンクがシャーシから物理的に独立する事による解放感や透明感など、音質的な効果も絶大です。まさに一石三鳥のヒートシンクなのです。
■電圧増幅段にはパワーアンプ専用に再設計した無帰還差動回路(新型Type-R回路)を採用
ゲインの無い差動回路と、エミッタホロア、そして電圧をフルスイング増幅するのは、たった1個のトランジスタ。そして、このトランジスタの負荷抵抗がGNDのみに接続される「対GND単段増幅シングルエンド無帰還回路」です。バイポーラトランジスタ4 個と抵抗10本のみで構成されるこの新型Type-R回路は、真空管シングルアンプと基本的に同じでありながら、さらに合理的に広帯域フルスイング出力を取り出します。これ以上考えられない、リファレンスと呼ぶにふさわ
しい理想的な無帰還回路です。
■仕様■
最大出力 160W (4Ω)
全高調波歪率 0.1% (1W)
周波数特性 2Hz 〜 200kHz (±1dB)
入力感度/インピーダンス 1V/25kΩ
ゲイン 28dB
消費電力 110W
最大外形寸法 本体: 340(W)×251(H)×512(D)mm
質量 約31kg
